引 言

隨著我國能源短缺和環境問題的日趨嚴重，開發高效節能、環境友好的高性能動力電池勢在必行。燃料電池具有轉換效率高，污染低、噪音小等優勢，是后石油時代的理想動力電池，但要實現其規?；瘧?yīng)用，仍需克服成本高、壽命短等瓶頸問題。電極是燃料電池的核心，其中陰極氧還原空氣電極，動力學反應速率緩慢、活化能高，是決定燃料電池性能、壽命和成本的關鍵。從微觀結構設計的角度考慮，陰極催化層必須同時具備電子傳輸通道(導電通道)，質子傳輸通道，豐富有效的活性位，以及連通各活性位(微孔和小介孔)的反應物氣體傳輸通道和反應產物水的排出通道(大孔和大介孔。這就要求電極必須具有特定三維幾何結構形貌，有序分布的各功能化孔道，使催化活性位得以充分利用，電極反應能夠連續進行。然而，現有的制備碳基催化電極的方法，如CVD 法、PVD法以及高溫有機聚合物碳化法等，均不能有效控制催化材料的孔道結構。近年來多個研究團隊針對氣體多孔電極催化與物質傳遞雙功能的精確調控，開展了一系列卓有成效的工作。本文從模板法、高溫相變法、模板/相變復合方法和基于金屬有機框架材料進行孔道設計四種方法總結了多孔結構催化劑的合成。

1、 基于模板法設計多孔結構催化劑

模板法即采用具有一定形狀、結構的材料作為模板，將目標材料前體注入到其孔內，再除去模板，進而得到模板制結構孔道的多孔材料。根據所采用模板種類的不同，模板法分為硬模板法和軟模板法兩種。硬模板法，也稱納米澆鑄，其介孔結構是由預的硬模板[例如介孔二氧化硅(SiO2)、聚苯乙烯(PS)微球]或凝結的納米顆粒經刻蝕后形成。如果SiO2或者PS 微球具有均一的形貌、尺寸，能夠形成有序規則的堆積排列，去除模板后則可產生有序介孔結構。由于硬模板法對前體與模板之間的作用力沒有特殊要求，因此特別適合制備溶膠−凝膠過程難以合成的有序介孔結構。

從平面結構的石墨烯出發，可以衍生出包含不同雜原子的催化材料。在氧還原反應(ORR)過程中，這種獨特的平面結構能夠大幅提升電荷傳遞效率。但是石墨烯片通常尺寸較大、表面致密且缺乏邊緣位，既不利于傳質，也很難產生豐富的邊緣摻雜，造成催化位點稀疏、表觀催化活性低。如圖1所示，Wei 等采用原位生長的有序介孔SiO2微球和不同尺寸的SiO2膠體納米晶(NPs)為模板，通過靜電作用將其組裝在氧化石墨烯(GO)表面，結合碳前體包覆、去除模板的步驟，開發了一系列孔道尺寸、孔隙率可調的有序介孔氮碳納米片(NDCN)材料。該材料的優勢是，調控SiO2顆粒尺寸能夠獲得具有大孔道尺寸、高孔隙率、豐富邊緣位的催化材料，通過提升傳質和活性位致密度，可提高材料整體催化活性。所制備的介孔孔徑為22 nm的NDCN 材料，在堿性介質中具有比Pt/C 催化劑更正的起始和半波電位，在酸性介質中也具有較高起始電位和較大極限電流密度，這是首次制備出在酸性和堿性溶液中均具有較高ORR 活性的無金屬碳基催化劑。

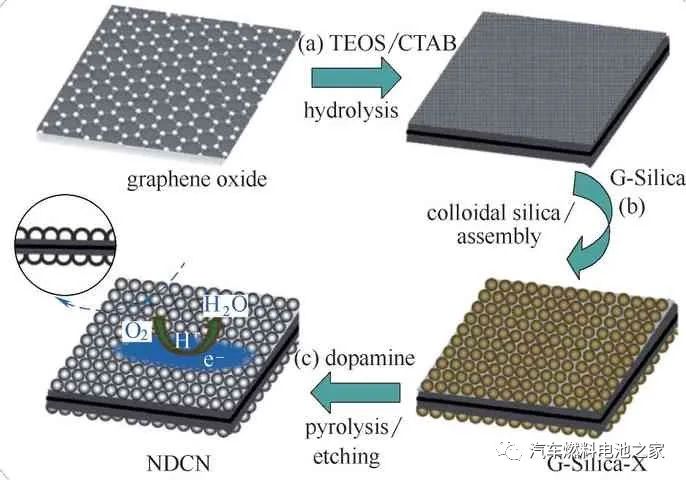

圖1 NDCN材料合成示意圖

由于可用的硬模板僅有SiO2、PS 微球等少數幾種，并且制備和刻蝕硬模板過程耗時耗力。因此相比之下，軟模板法成為更為普遍的制備有序介孔材料的方法。應用軟模板法時，表面活性劑分子和客體物種之間通過非共價鍵(如氫鍵、靜電作用、疏水作用及范德華力等)的作用，自發組裝形成有序介觀復合結構，經前體轉化并去除表面活性劑后，即可獲得具有有序開放孔道的介孔材料。

制備非貴金屬Fe−Nx/C 催化劑的前體材料一般包含F(xiàn)e、N、C、H 等元素，在高溫(＞800℃)焙燒過程中，小分子氮碳化合物揮發，同時Fe 原子逐漸團聚形成較大顆粒，因此很難得到高度分散的Fe活性位點。同時對于碳基材料，大部分活性位點都包埋在材料內部而沒有暴露在表面，活性位利用率低。Mun等采用軟模板方法，通過將Fe前體、碳源和硅源吸附在嵌段共聚物F127 的親水段(PEO)，再進行溶液自組裝，并經固化、轉化、去模板等后處理步驟，即得到有序介孔鐵氮碳(m−FePhen−C)催化劑[圖2(a)]。該催化劑中，金屬Fe 高度分散于碳載體中，同時構建的有序介孔結構增強了活性位暴露。在三電極體系ORR 測試中，m−FePhen−C 催化劑的起始、半波電位達到1.00 V 和0.901 V，優于商業Pt/C 催化劑，并且具有較好的穩定性。此外，Wei 等通過組裝球形酚醛樹脂和嵌段共聚物(F127)單膠束軟模板，然后將鐵前體和1,10−菲羅啉引入其中，最后在NH3氣氛中焙燒，制備了一系列具有相互連通開放孔道結構的鐵氮摻雜碳催化劑(Fe/N/C)[圖2(b)]。

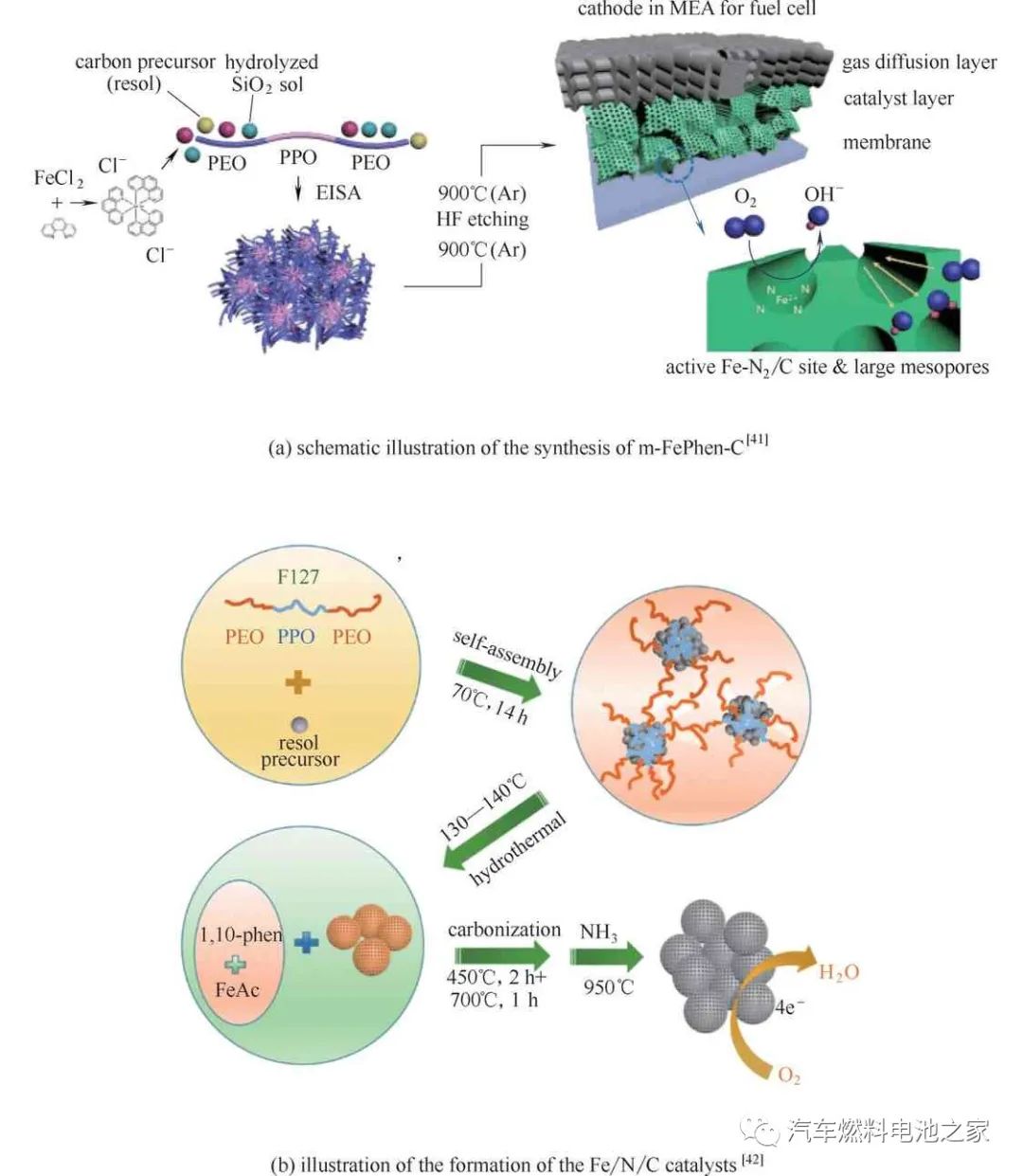

圖2 催化劑的合成示意圖

目前研究結果普遍認為，只含微、介孔的材料易傳質受限，而只有大孔時材料比表面較低，無法提供足夠豐富的表面活性位，因此構建包含大孔、介孔、微孔的多級孔材料，可以在提升傳質的同時提供更高的活性比表面積，有利于整體催化性能的提升。綜合運用軟、硬模板法即可實現這種多級孔結構的制備。

金屬單原子催化劑是近年較為熱門的研究領域，但針對這類材料孔道結構調控的研究報道還不多。最近，Chen 等通過雙模板協同熱解策略合成了嵌在有序多級孔氮摻雜碳中的單原子Co 催化劑(Co−SAS/HOPNC)[圖3]。該材料具有高度分散的Co−N 催化位點、有序的多級孔結構以及良好的導電性。高的比表面實現了活性位充分暴露，相互聯通的有序大孔/介孔結構縮短了分子/離子在電解質中的擴散距離，并大幅提升了電極內的物質、電荷擴散以及活性位點的利用率。在0.1 mol/L KOH 溶液中，其半波電位(0.892 V)比Pt/C 高53 mV，同時也優于大部分非貴金屬催化劑。

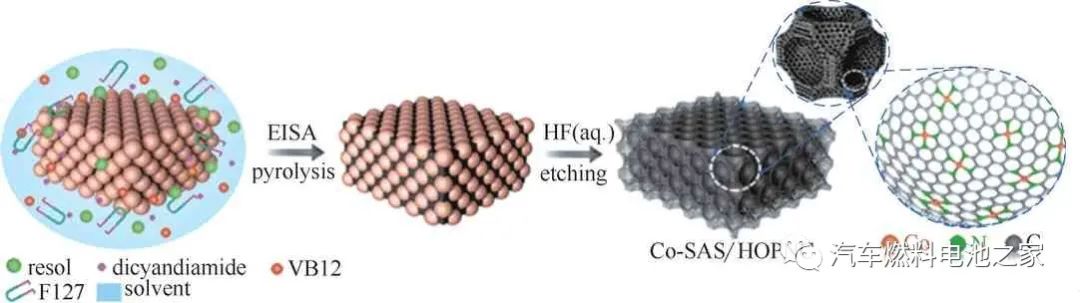

圖3 Co−SAS/HOPNC合成示意圖

商品Pt/C 材料是ORR 的常用催化劑，但其孔道由顆粒緊密堆積產生的間隙構建而成，孔道空間排布不規則，能夠用于傳質的孔體積有限，用于燃料電池時容易水淹造成氣體傳輸不暢。Wang 等基于軟硬模板法制備的有序大孔−介孔互穿網絡抗水淹氣體多孔電極(dual porosity Pt/C)[圖4]，大孔排布規則有序，尺寸達到500 nm，將孔體積容量提高到傳統Pt/C 顆粒密堆積電極的3.5 倍，成為流體傳輸與存儲的主通道；而由13 nm 介孔構建的孔壁將其比表面積提高到傳統Pt/C 的4.5 倍，是電極反應的主陣地。膜電極(MEA)測試表明，多孔電極在常規測試條件下輸出功率比傳統電極提高41%，在強增濕條件下輸出功率提高45%。因此孔道調控空前提高了氣體多孔電極傳質效率與抗水淹能力。該項工作同時自主設計研發了一種“撥浪鼓”結構工作電極，可對多孔催化材料在燃料電池工作狀態下的傳質進行量化評價。

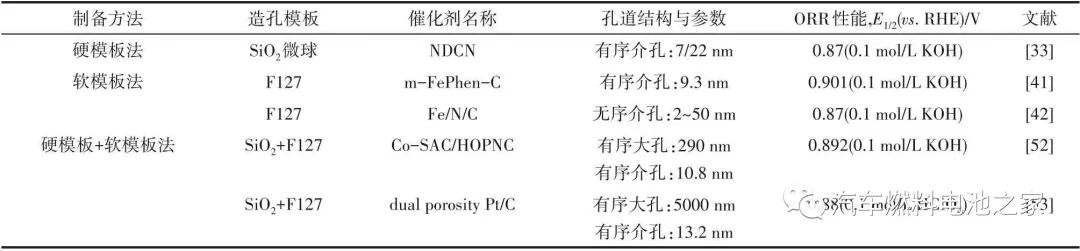

綜上所述，采用模板法制備多孔材料主要包括硬模板法、軟模板法、硬/軟模板復合方法。針對這些方法，表1給出了簡單的歸納和比較。軟、硬模板法是制備有序多孔材料的經典方法，已經衍生出了一系列性能優異的催化材料，靈活運用該方法可在材料孔道結構設計方面探索出更為豐富多樣的可能性。

2、基于高溫相變過程構筑多孔結構催化劑

高溫相變也是構建高比表面積多孔材料的一種常用方法。早期的工作中，曾廣泛使用堿(KOH和NaOH)、氯化鋅、磷酸、氨等活化劑對材料進行活化處理，該活化過程的本質就是通過對碳進行一定程度的刻蝕，在其內、外表面構建更多的微孔。最近，研究人員發現，在由固、液相向氣相轉變的過程中，氣體的逃逸通道也可以演變成為本體材料中的多孔通道，因此基于高溫相變過程開發了一系列多孔材料制備方法。

Li 課題組選擇大分子海藻酸鈉作為生物碳源，采用原位發泡法制備了N−摻雜無金屬碳材料(B−CCs)。海藻酸鈉傾向于凝膠化，除去水分后，NH4Cl 在凝膠過程中再結晶，沉積在凝膠孔內，同時晶體顆粒緊密地排列在一起，形成網狀骨架結構。溫度升高時，NH4Cl 分解為NH3和HCl，成為內部造孔劑(圖5)。原位形成的氣體產生巨大體積膨脹并最終逸出，在材料內部形成相互連通、高度開放的介孔網絡。這些孔道使得傳質加快/內表面積增大，進而顯著提高了ORR 催化活性。所制備催化劑在堿性溶液中的半波電位高達0.927 V，高于商業Pt/C 催化劑(0.863 V)。在Zn−空氣電池中測得開路電壓為1.38 V，最大功率密度為153 mW/cm2，優于商業Pt/C催化劑(120 mW/cm2)。

傳統的制備雜原子摻雜碳材料的方法是通過水熱處理或直接惰性退火，去除有機分子、聚合物、生物質中包含的官能團，但是大多數情況下，碳主鏈上官能團(主要是N—或O—官能團)的結合強度高，需要高溫處理才能實現碳化，而高溫又容易造成不穩定的摻雜態和一部分可用孔道或活性位點流失。Zhang等探究了在三聚氰胺存在下，利用ZnO 對非常規碳源聚氯乙烯(PVDC)的脫氯作用，制備出具有多級孔的氮摻雜碳(PDC)(圖6)。ZnO 作為一種堿性原料，在相對較低的溫度下(～175℃)對Cl具有很高的親和力，可以有效脫除PVDC 中的氯。其中作為反應副產物之一的水會使聚合物系統原位起泡并產生大孔，另一副產物ZnCl2則是活化碳材料的常用試劑，可以輔助產生較高碳化度和豐富的微孔，同時ZnO 納米顆粒作為硬模板還能制造一部分介孔。材料中相互連通的多級孔道大大縮短了ORR 過程中溶劑化離子的擴散距離，使其呈現出比Pt/C 更高的半波電勢和極限電流密度，顯著提高了ORR催化活性。

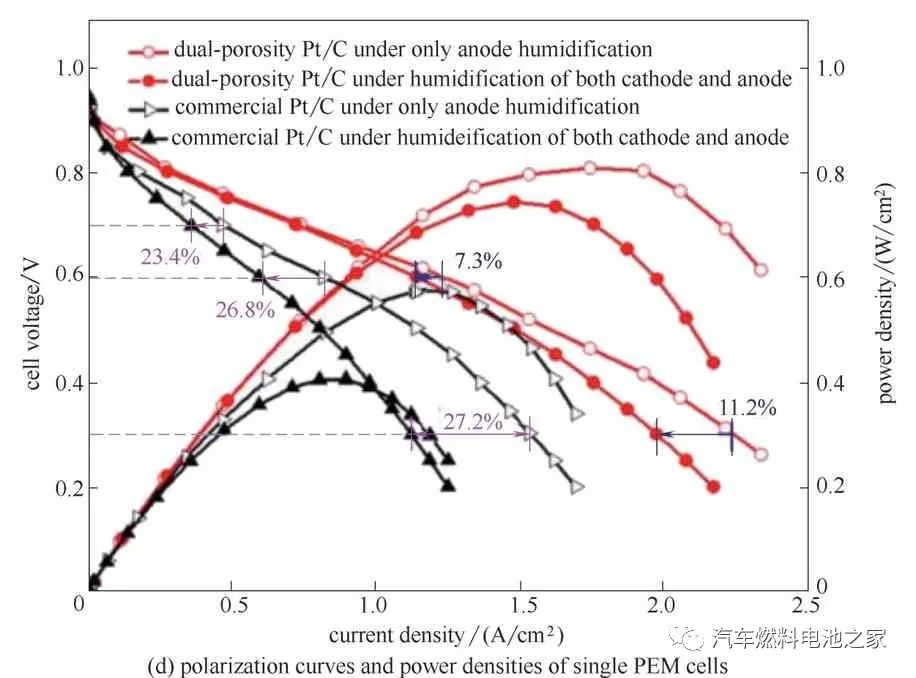

圖4 自主設計的“撥浪鼓”抗水淹性能測試電極、形貌表征、催化層水淹示意圖、單電池性能圖

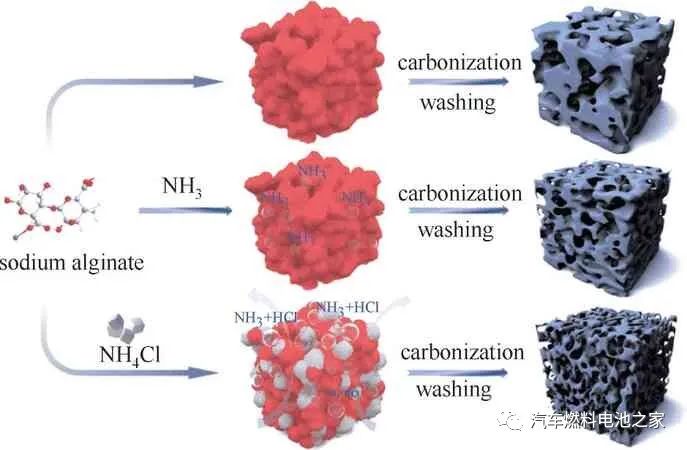

圖5 多級孔碳催化劑的合成示意圖

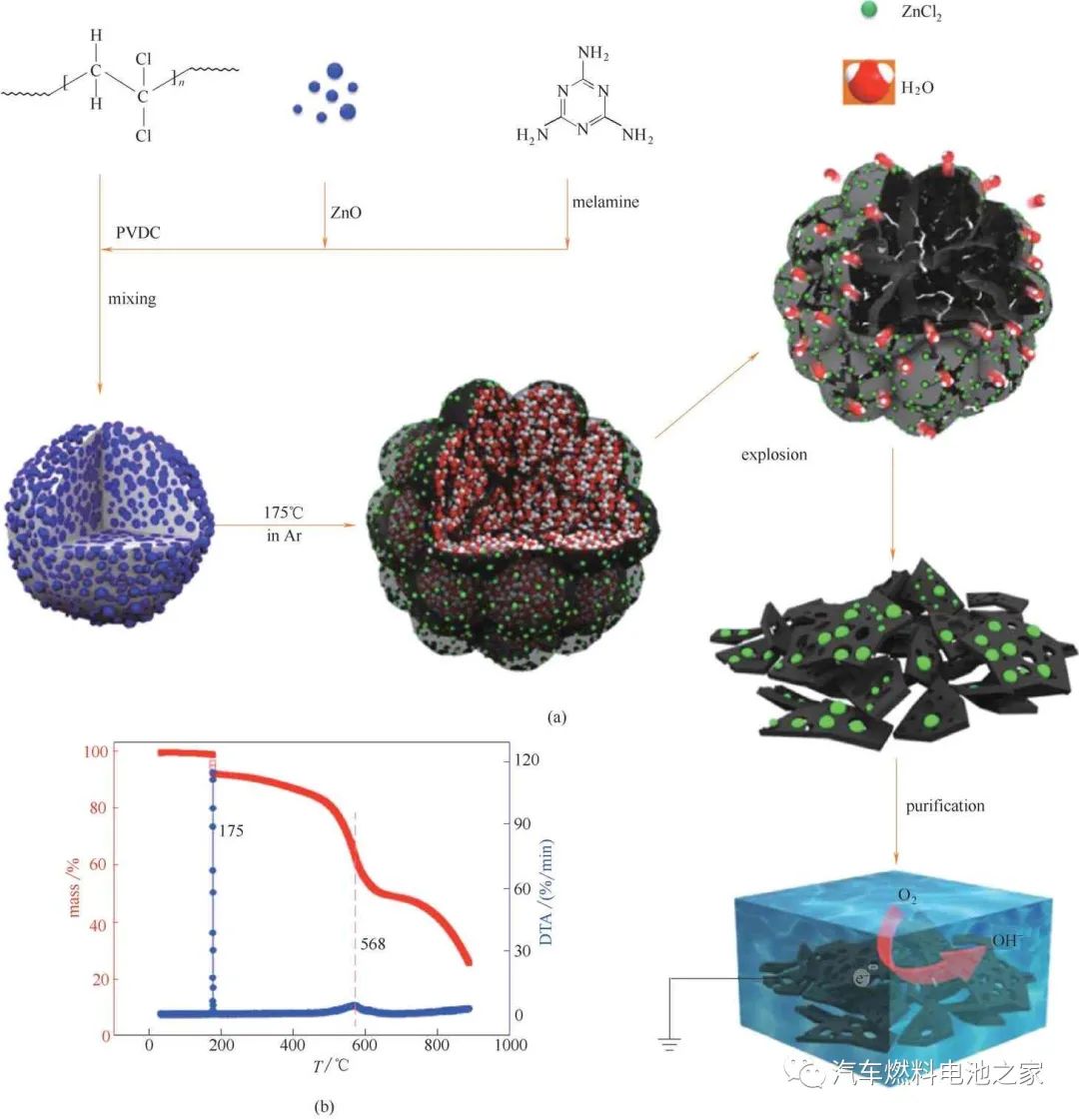

圖6 PDC的合成示意圖和PVDC/ZnO/三聚氰胺混合物的TG和DTA(b)

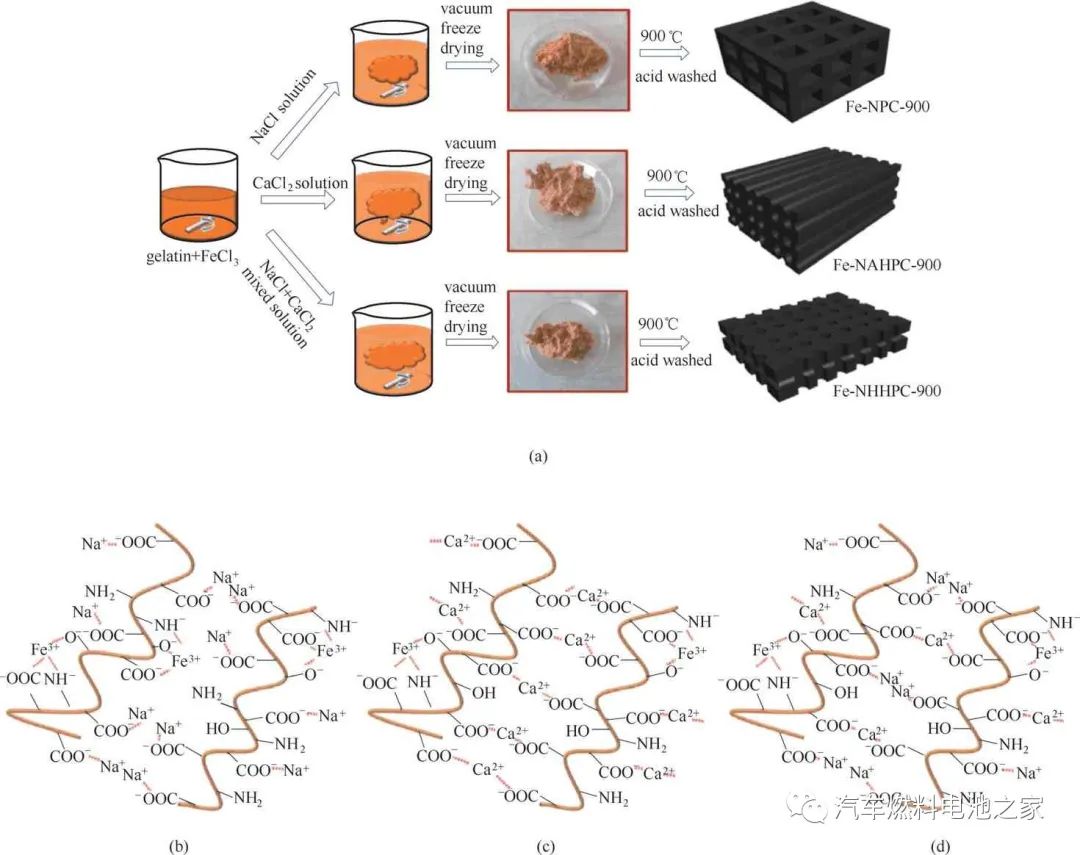

圖7 不同結構的Fe−N摻雜的多孔碳材料；與Na+(b)、Ca2+(c)、Ca2+和Na+(d)相互作用的明膠分子示意圖

3、基于模板、相變復合方法構筑多級孔結構催化劑

模板法的優勢是可以構筑高度有序的大孔和介孔排布，相變法則更利于在骨架表面生成微、介孔通道，兩者結合能夠充分發揮各自優勢，得到傳質優異、活性位點分布致密的多級孔材料。

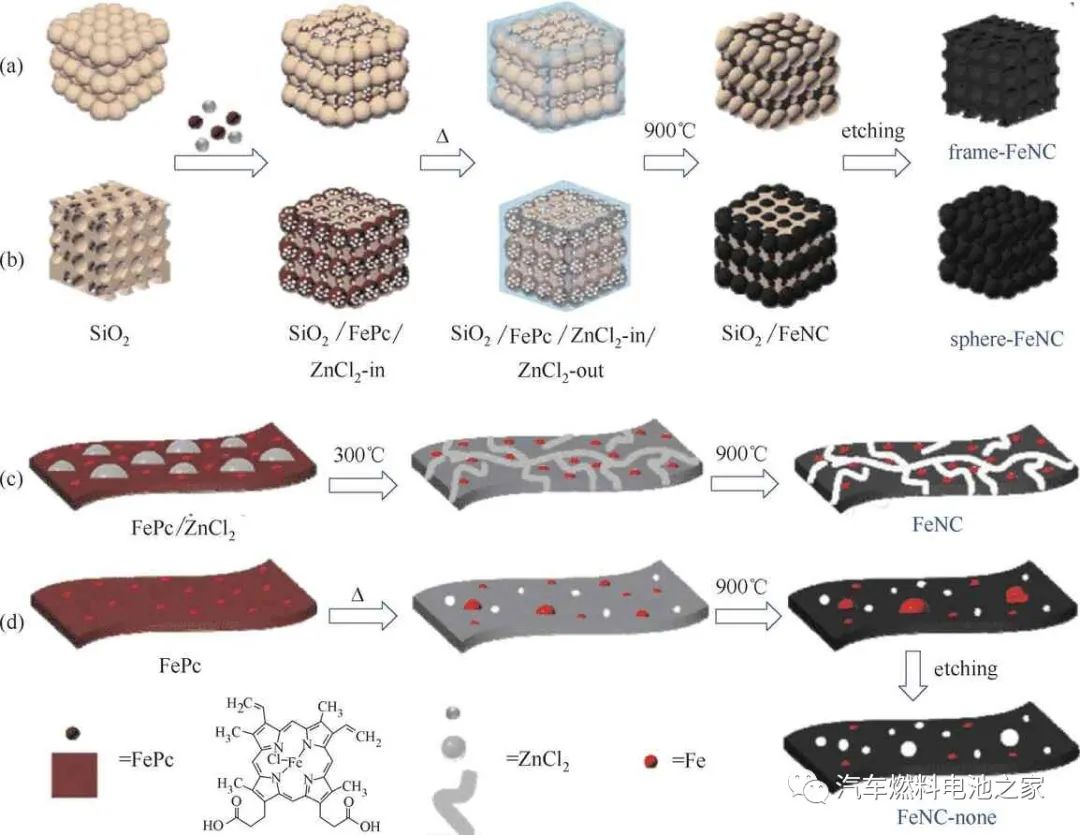

最近Mao 等采用鐵卟啉鐵(FePc)作為FeNC 前體、ZnCl2作為焙燒輔助劑，利用ZnCl2長程熔融溫度區間提供的隔離、封閉效應和高溫氣化的造孔優勢，大幅提高活性位含量和暴露程度，進而提升催化劑活性(圖9)。發現兩步ZnCl2輔助得到的球形FeNC(Sphere−FeNC)和 框 架FeNC(frame−FeNC)材料，BET 比表面積達到1000 m2/g 以上，總孔體積超過1.5 cm3/g，分別是無ZnCl2輔助材料的4 倍和7 倍左右。在三電極體系、O2飽和KOH 溶液中，Sphere−FeNC 和frame−FeNC 起始電位分別達到1.080 V 和1.075 V，半波電位達到0.906 V 和0.896 V，ORR 性能優異。

納米管結構由于孔徑較細且僅有兩端開口，極大影響了管道內壁活性位的利用效率。Wang等采用兩步假象轉化法合成了具有多孔開口結構的碳納米管(O−NCNT−SS)(圖10)。電化學測試顯示，與沒有開口結構的碳納米管以及沒有采用NaCl 重結晶固型法合成的催化劑相比，多孔開口碳納米管ORR 活性更高，與Pt/C 催化劑相當。此外，該催化劑還具有良好的抗甲醇能力和優異的穩定性。

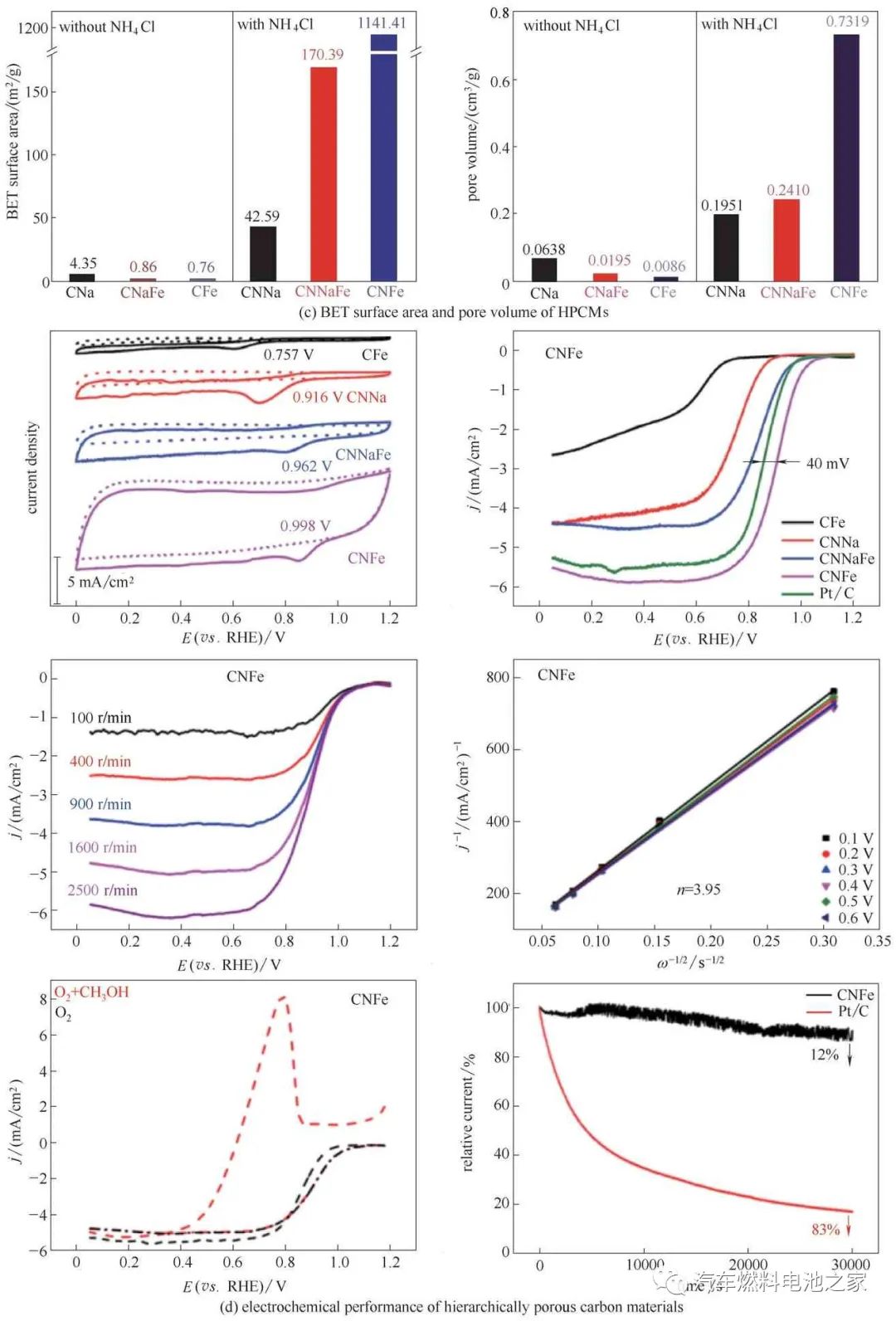

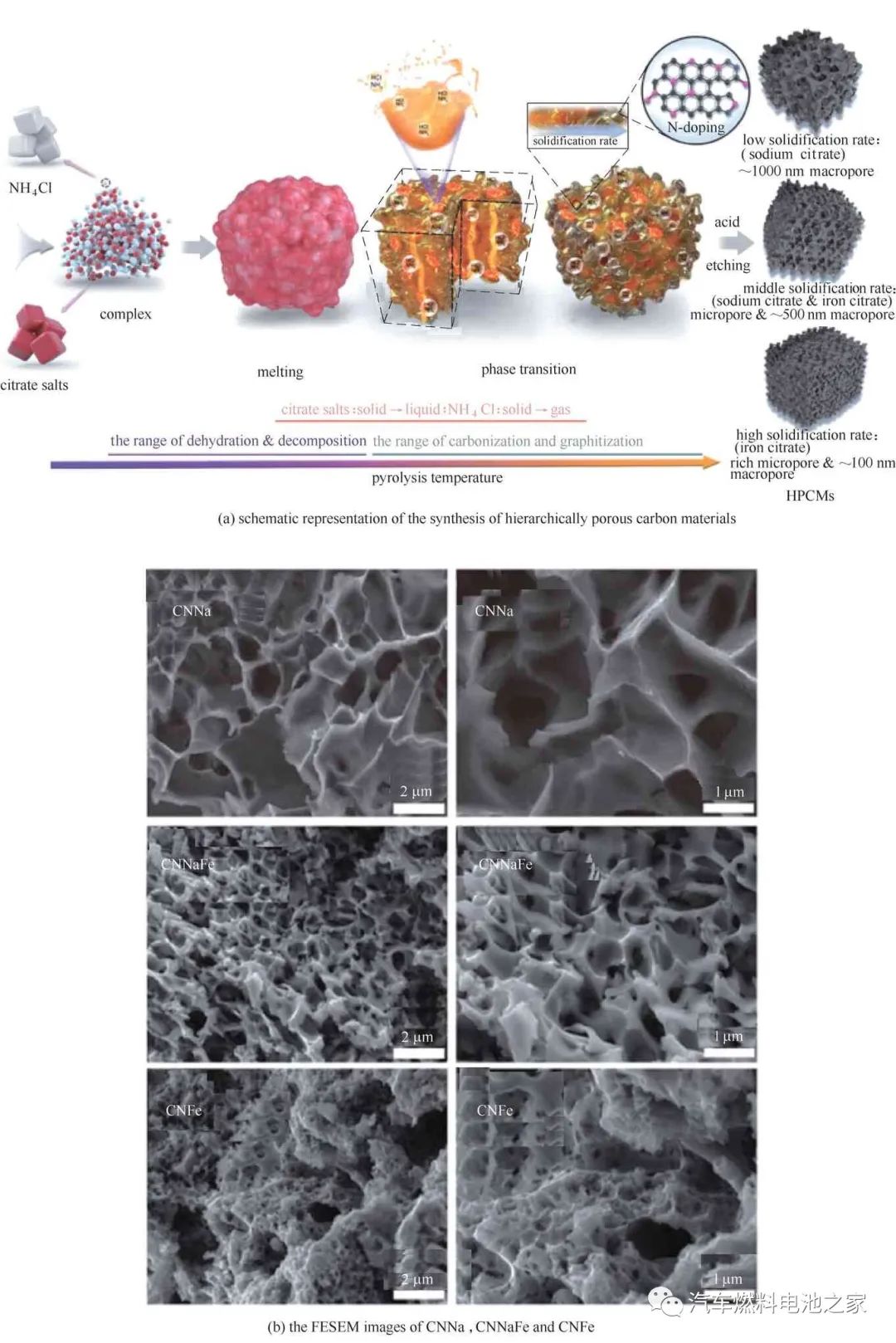

圖8 多級孔碳材料的示意圖；形貌表征；材料比表面積、孔體積比較；電化學性能

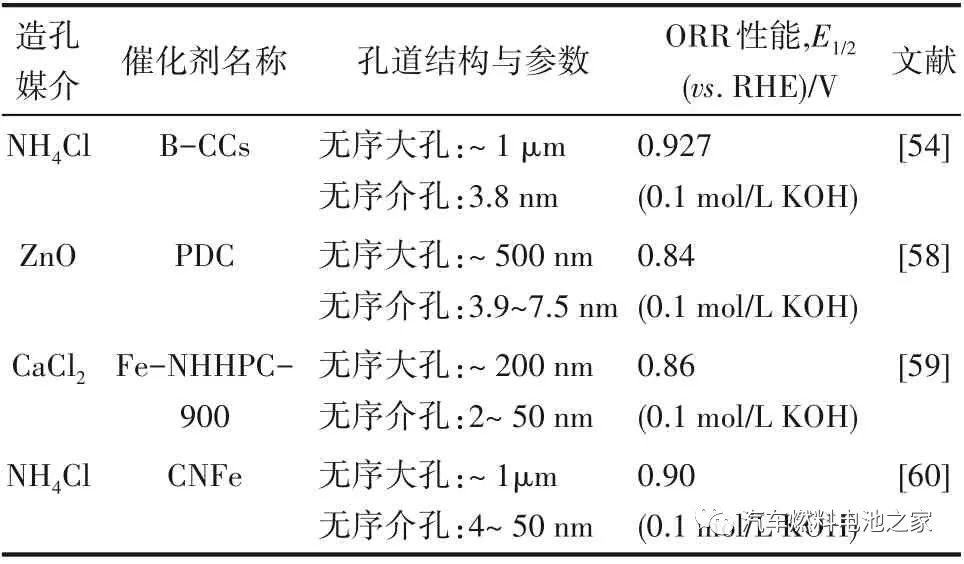

表2 高溫相變法合成多孔催化劑及其ORR性能

4、基于金屬有機框架材料設計多孔結構催化劑

作為高度結晶多孔材料的典型示例，金屬有機框架(metallic−organic framework, MOF)具有均勻孔結構以及理化特性，周期排布的金屬位點和有機配體，因此基于MOF 材料可以精準設計合成一系列功能材料[63−65]。MOF 材料用于催化領域的優勢在于：(1)材料內包含的空腔不僅使其衍生物具有高孔隙率，還使MOF 材料成為可封裝客體分子的理想主體材料，這對于制備具有特定組成的催化劑至關重要；(2)MOF材料的高孔隙率使得MOF衍生物具有高表面積和多孔結構[66]，同時其均勻結構還確保了活性位點在體相內的均勻分布。為了在氮摻雜碳材料中獲得更高的表面積和多級孔結構，Zhao 等[67]提出孔道擴展策略。對ZIF−8前體配體進行交換并碳化，合成得到了包含微孔、介孔和大孔的多級孔N摻雜碳。該材料優異的ORR 性能揭示了高度聯通多級孔結構在催化中的重要作用。

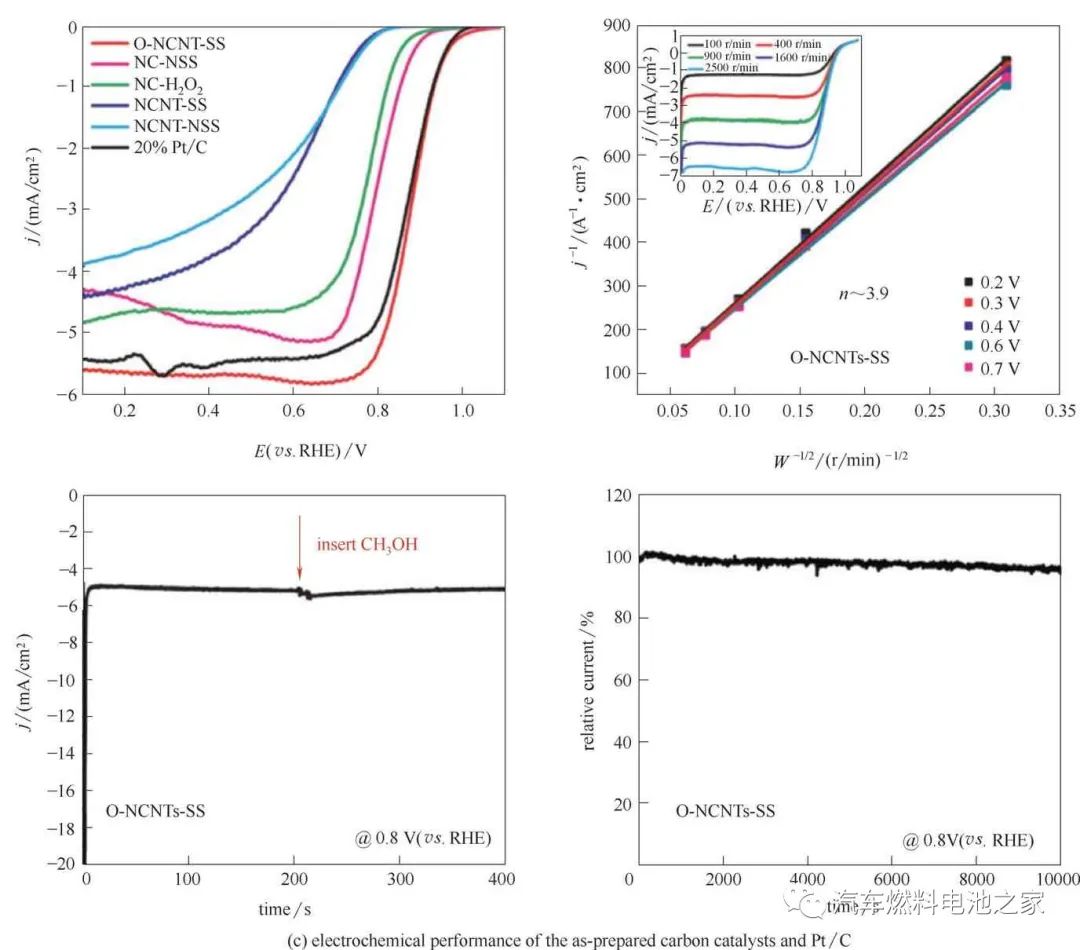

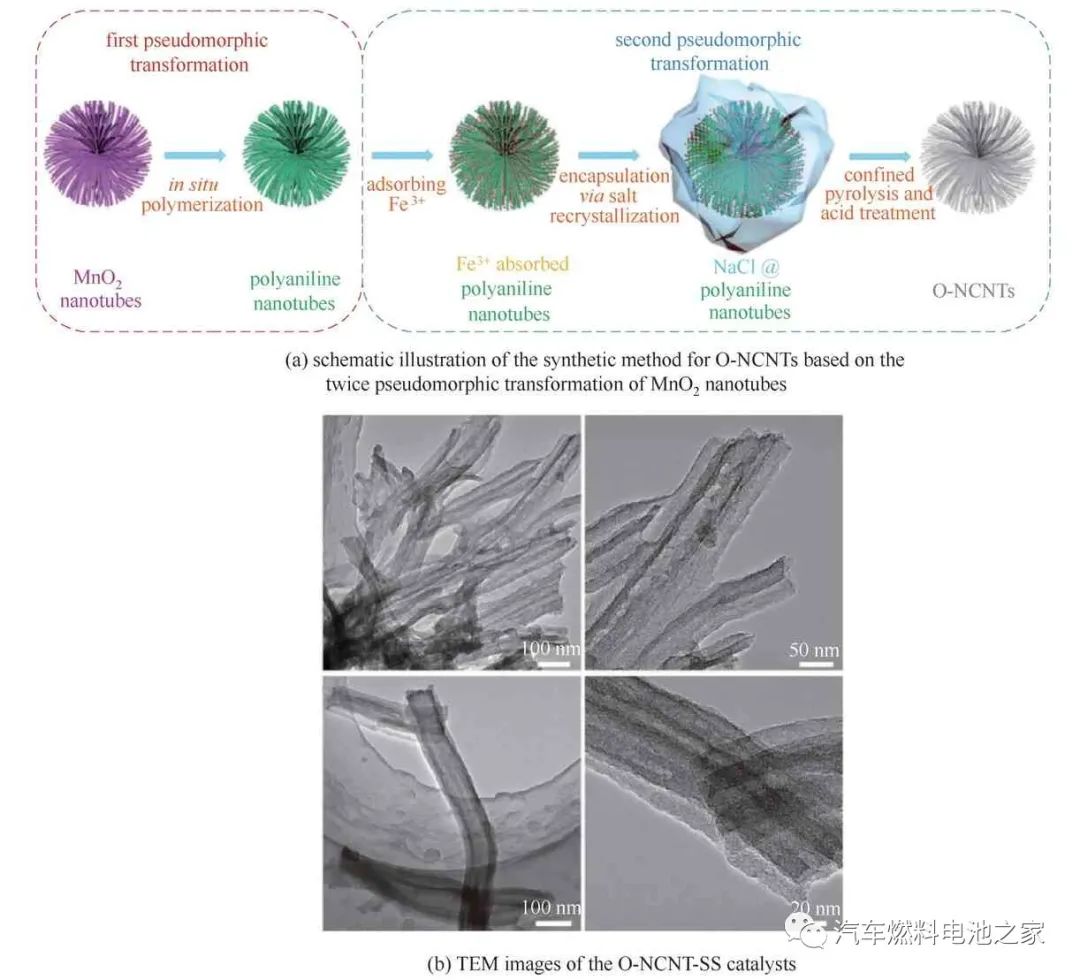

圖10 O−NCNTs的合成示意圖、形貌表征和電化學性能圖

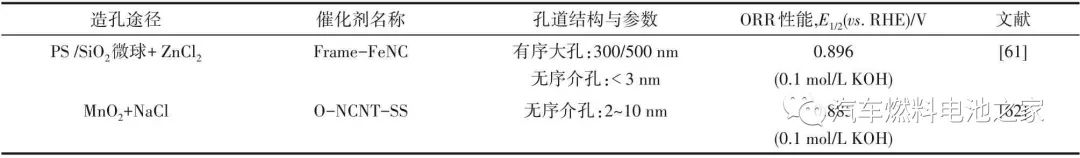

表3 模板、高溫相變復合法合成多孔催化劑及其ORR性能

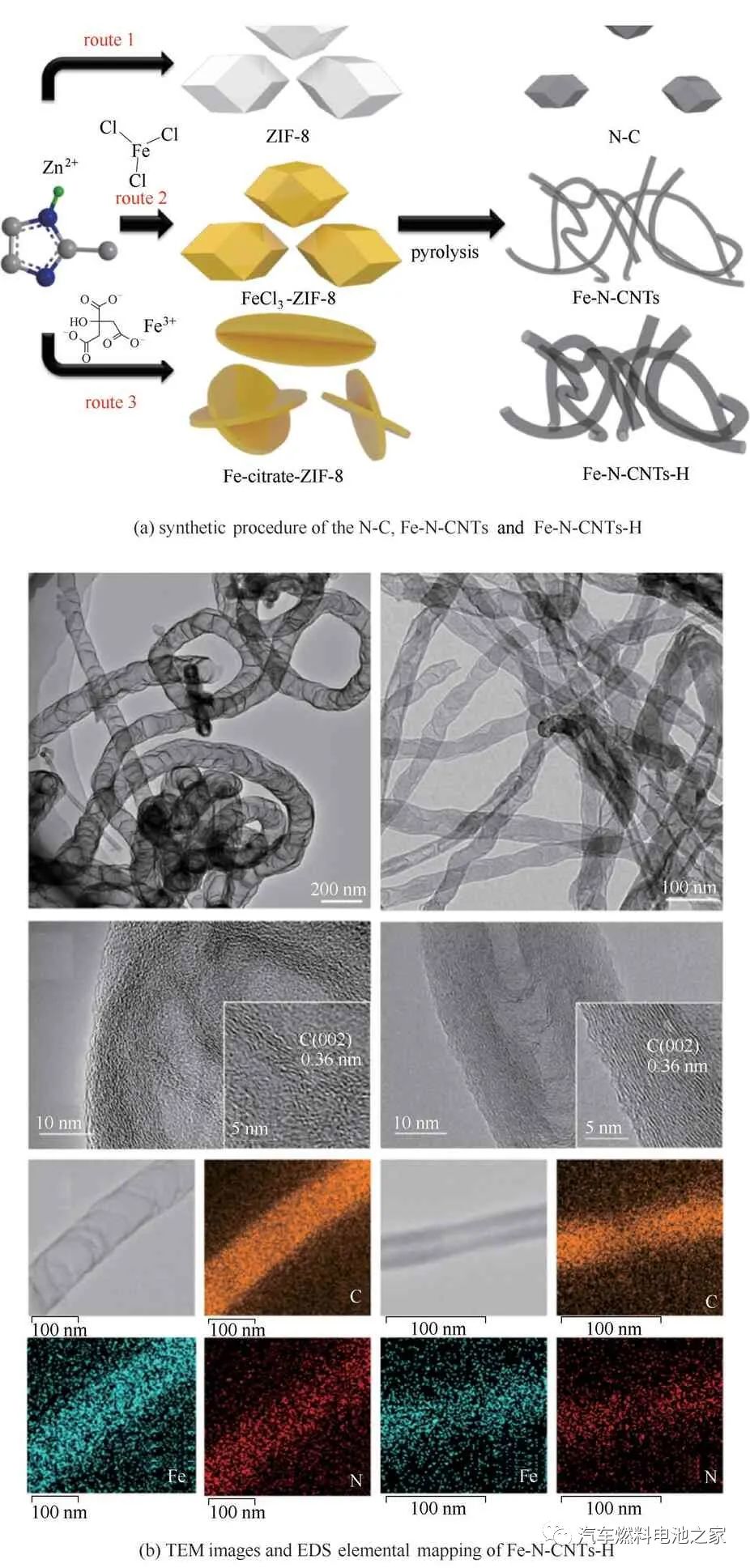

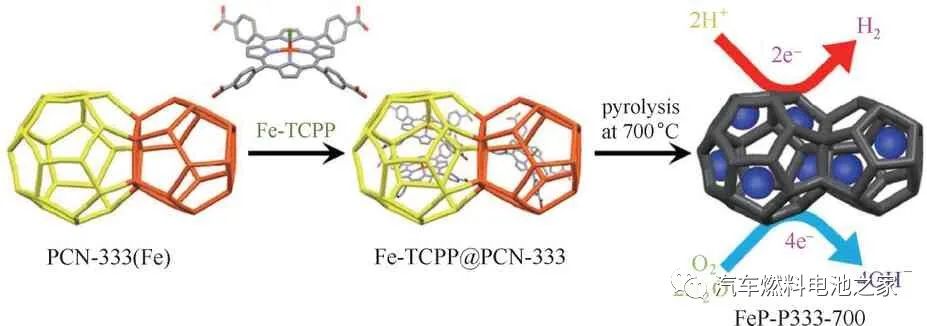

圖11 Fe/Fe3C催化劑的制備方法

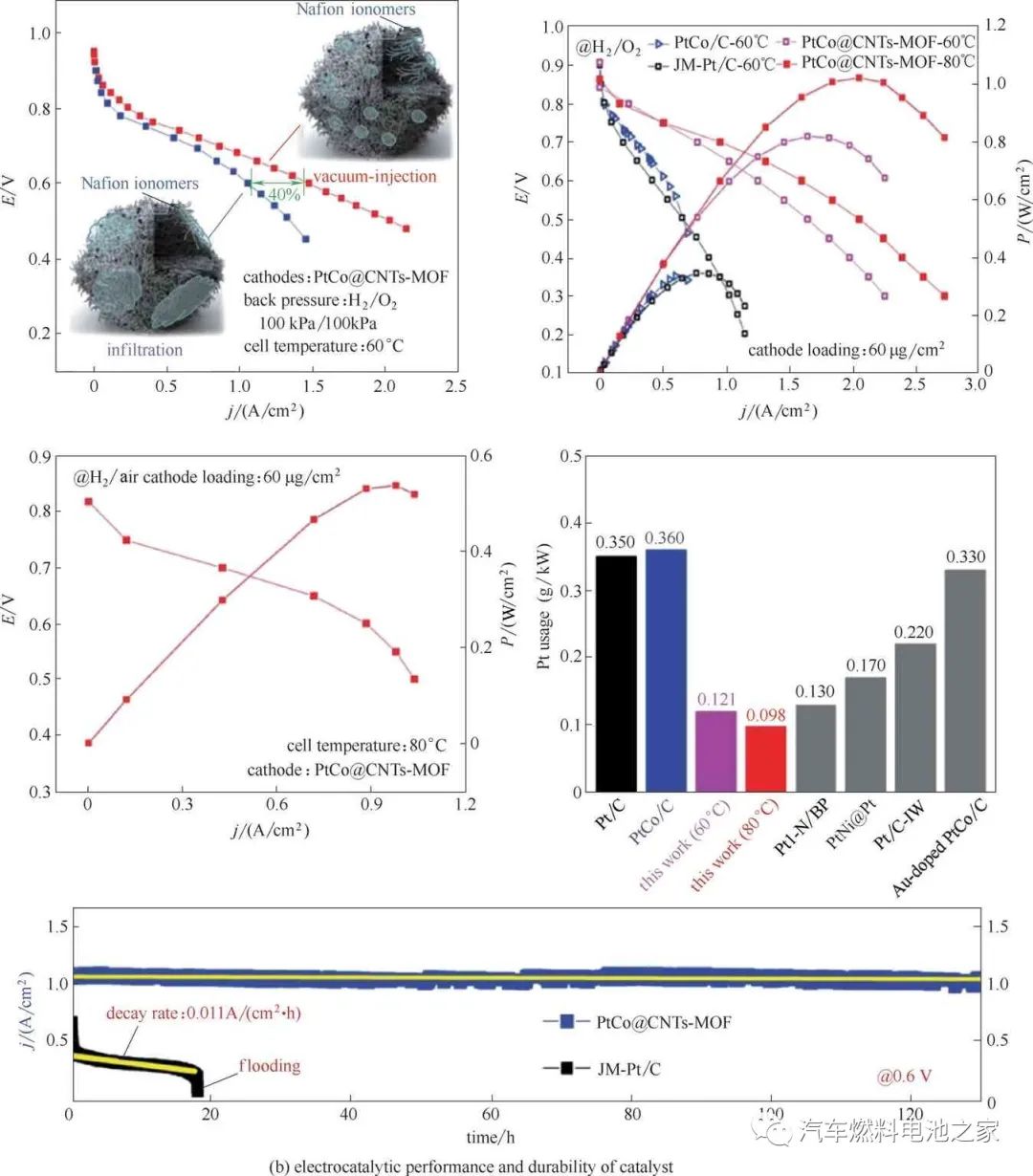

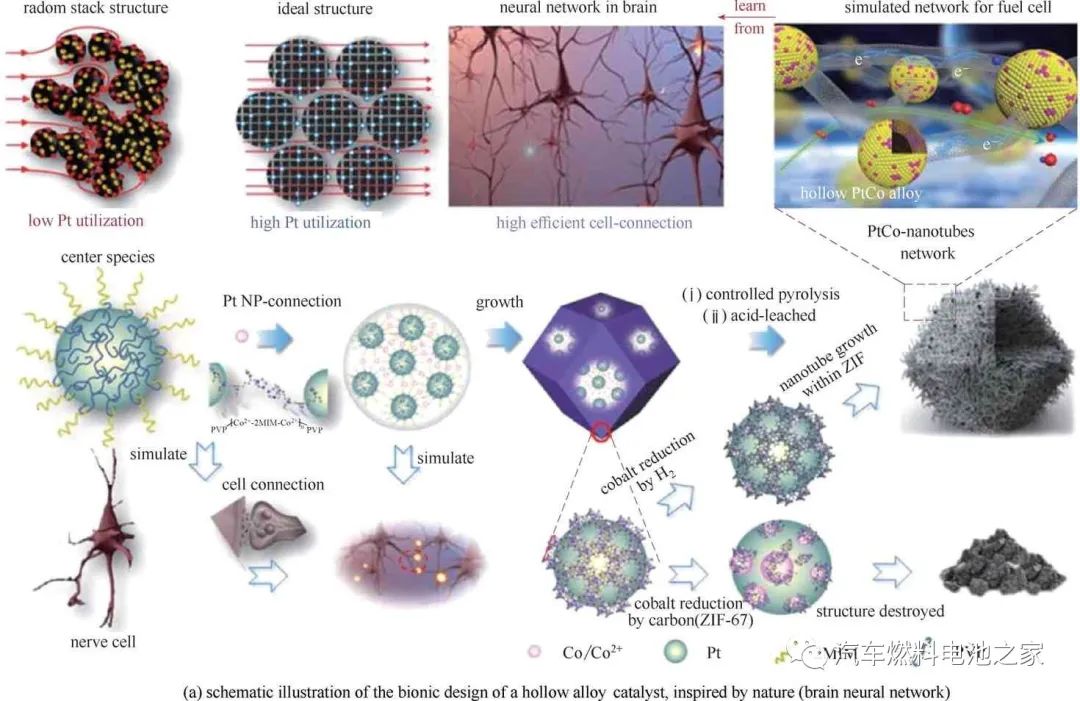

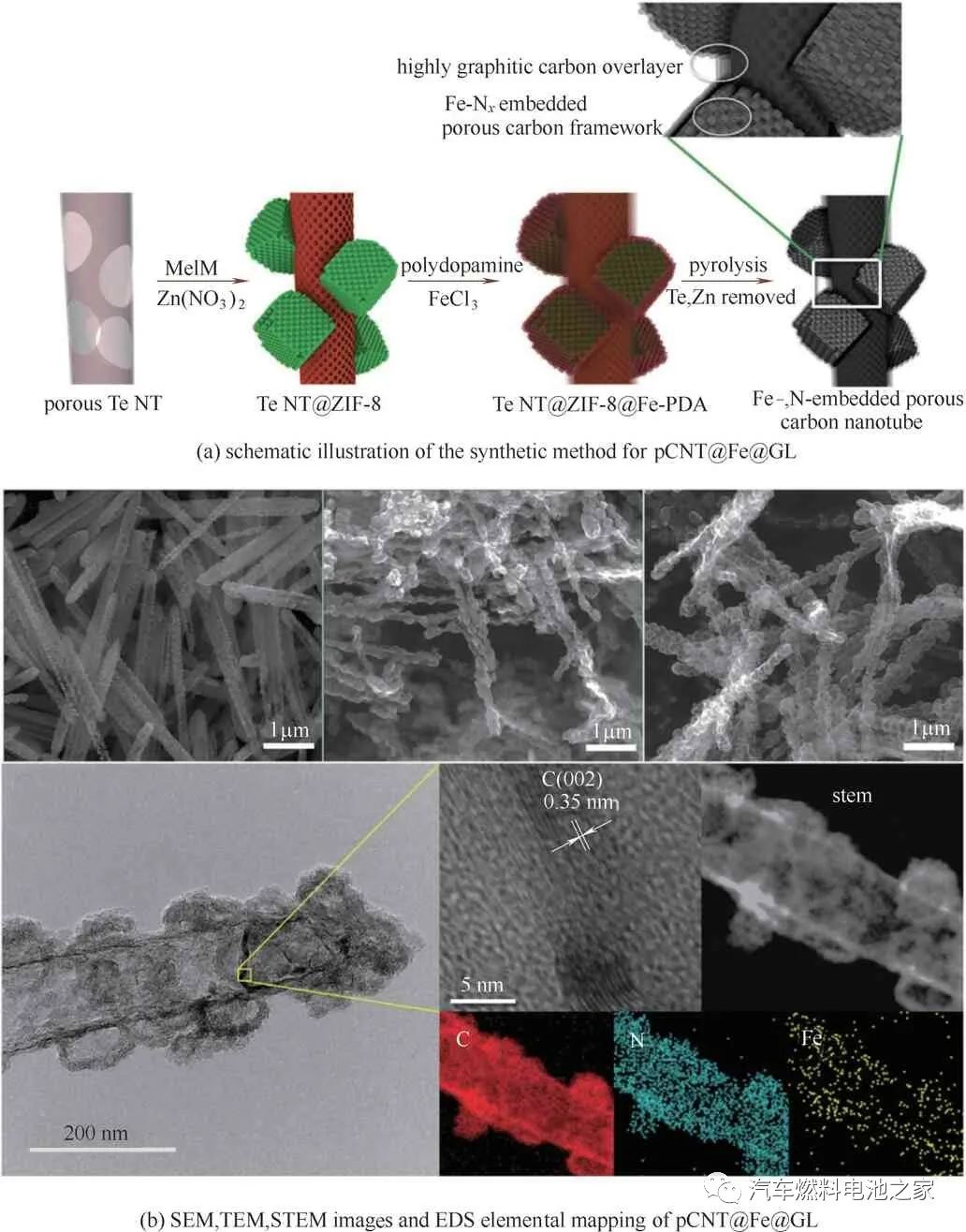

圖12 催化劑設計及合成示意圖及MEA性能圖

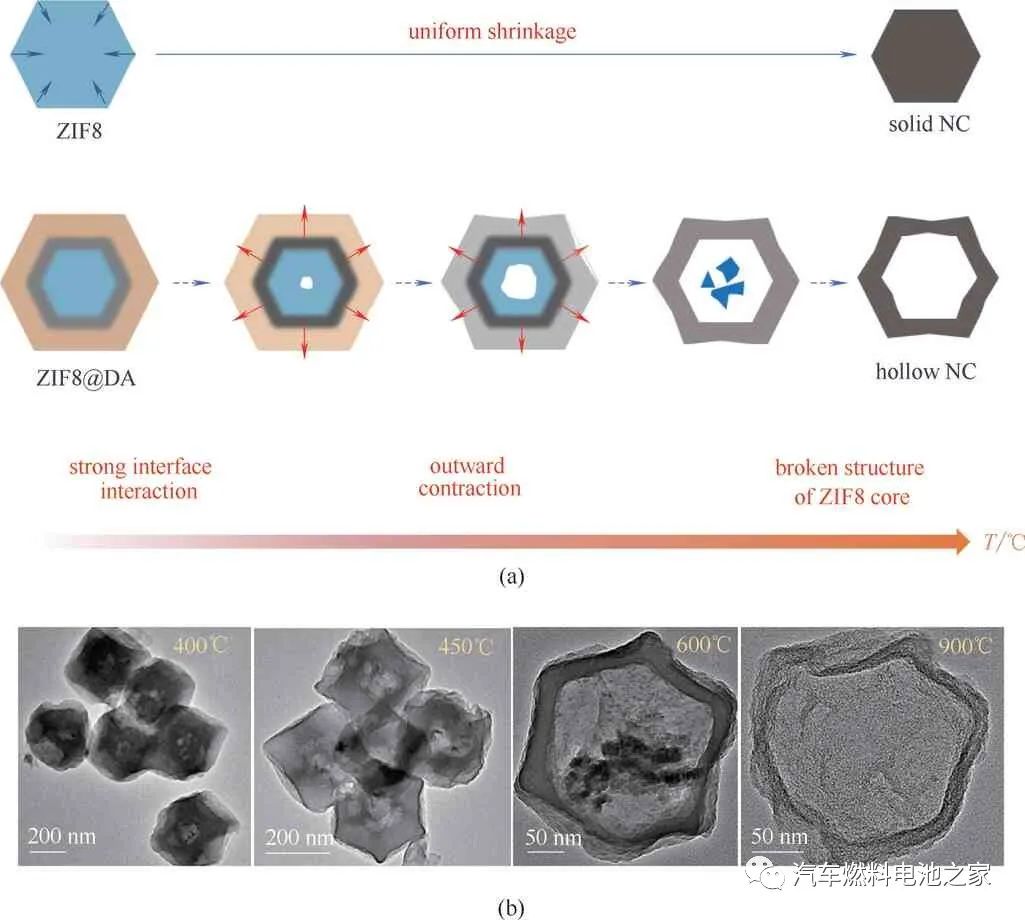

圖14 多級孔碳基納米結構的合成示意圖和電化學性能[(b)～(d)]

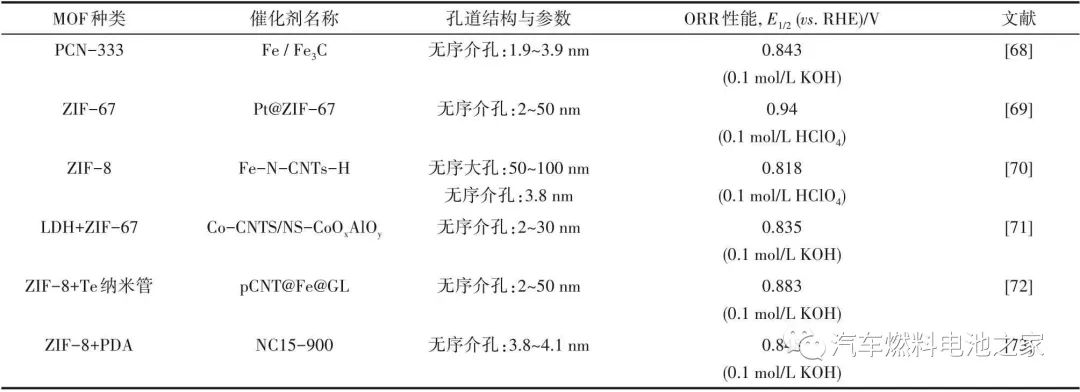

5、關于不同孔道設計方法的對比和建議

針對電極催化材料孔道和活性位的精確設計和調控，本文介紹了近年開發的四種主要途徑：(1)模板法；(2)高溫相變法；(3)模板、相變復合方法；(4)基于金屬有機框架材料進行孔道設計。表5對比了這些方法的主要優缺點。

基于本文對以上方法的闡述，針對燃料電池空氣電極的孔道結構設計和調控，還需重點考慮以下幾方面工作。

（1）進一步明確孔道多項具體參數和傳質的關系，達到精確量化評價。例如大孔尺寸越大，雖然普遍認為更有利于傳質，但由于活性位體積密度降低，為了使電極包含足夠多的活性位，膜電極催化層厚度需要加大，這反而不利于傳質。因此需要確定最合適的大孔尺寸，同時滿足傳質和活性位體積密度最優化要求。

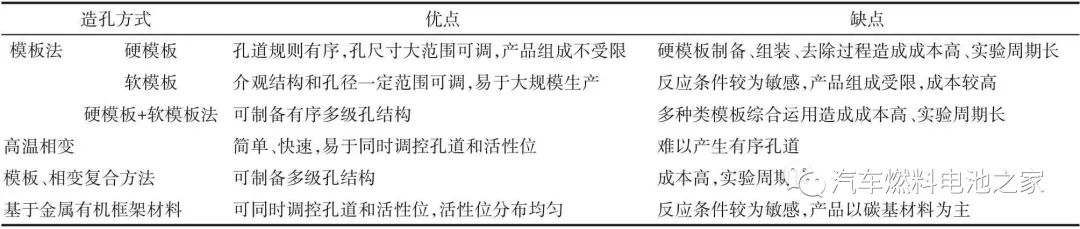

表5 多孔材料制備方法的優缺點比較

6、結 論

通過對燃料電池空氣電極進行合理的三維空間設計和幾何結構調控，可以將微、介孔表界面的電化學催化與大孔中物種的擴散傳質有機的關聯起來，改善活性位分布和暴露程度，提升電極傳質，實現電極催化與物質傳遞兩方面協同強化，達到全面提升電極動力學效率的目的。而從機理和本質上理解電極的構效關系，可以為燃料電池以及更廣泛的新能源器件電極催化材料設計提供新的思路和靈感。
